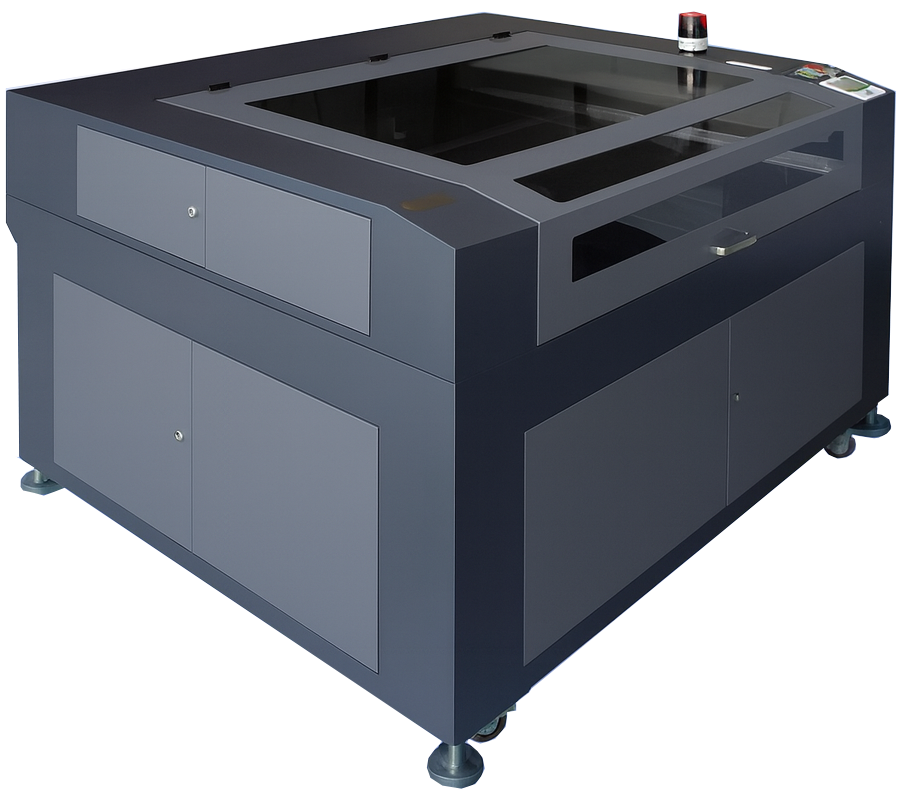

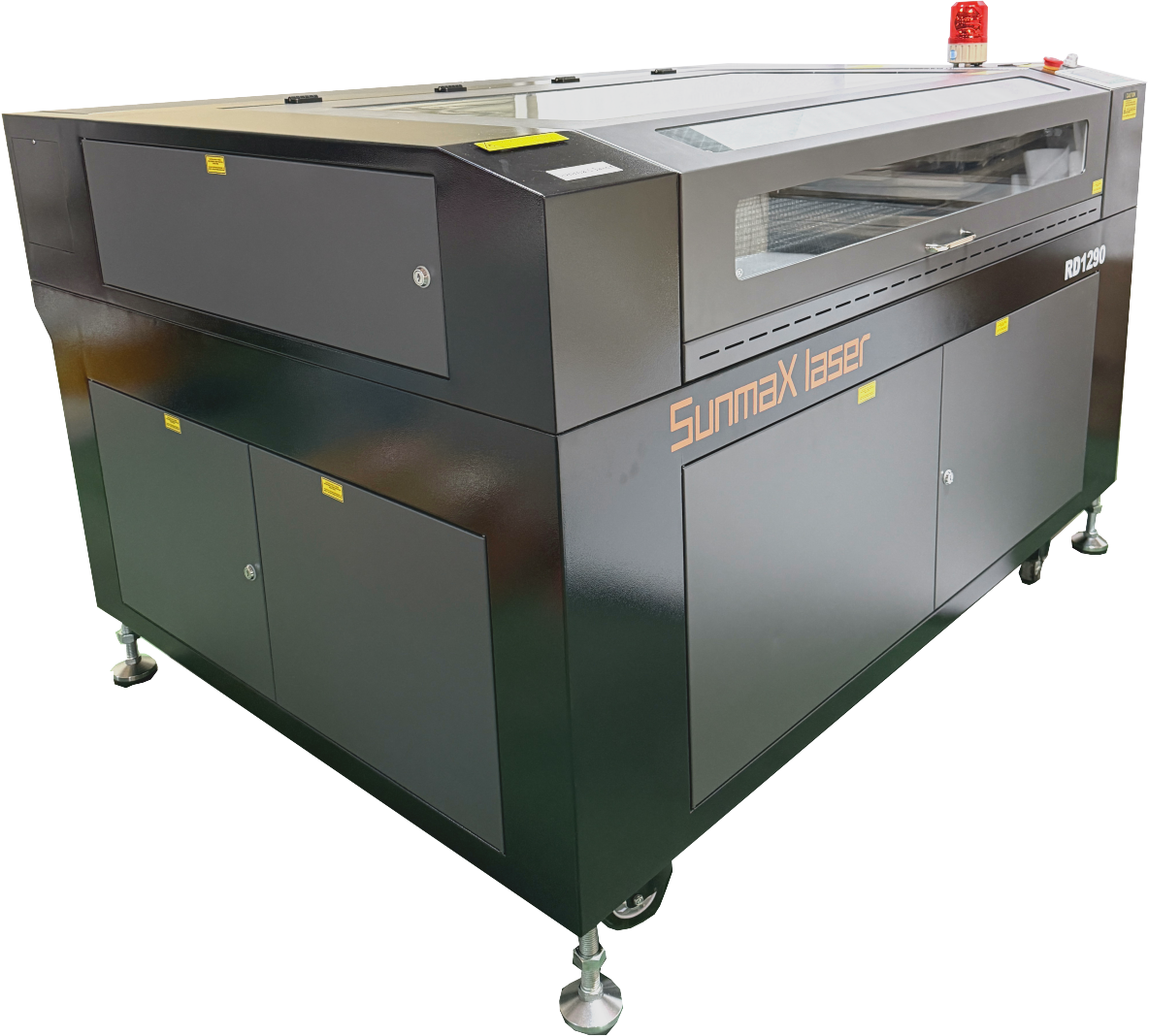

■ RSD-SUNMAX-RD1290-80W
RSD-SUNMAX-RD1290
→ 「導入を検討中のお客様からの質問」も合わせてご参照ください。
| 型式 | RSD-SUNMAX-RD1290-80W |
|---|---|
| 外寸 [mm] 幅X奥行X高さ |
1720 X 1310 X 1210 (キャスター用の床サイズはこちら) |
| 重量 | 約300kg |
| レーザー形式 | 水冷 CO2レーザー管 |
| レーザー出力 | 80W ±10% |
| 波長 | 10600[nm] |
| 切断可能エリア [mm] 幅X奥行 |
1200 X 900 |
| 彫刻可能エリア [mm] 幅X奥行 |
幅は彫刻速度によって変化します 奥行き 900 |
| 加工素材格納可能サイズ [mm] 幅X奥行X高さ |
1210 X 910 × 400 (加工素材の収納 参照) |
| 背面貫通時の素材最大サイズ [mm] |
幅:1200 長さ:無限長 (加工素材の収納 参照) 厚み: 40(切断) / 30(彫刻) |
| 彫刻速度 [mm/sec] | 0.1 〜 2000 |
| 切断速度 [mm/sec] | 0.1 〜 2000 |
| 電源 | AC100V〜110V / 50・60Hz |
| 最小分解能[mm] | 0.01 |
| 最高解像度[dpi] | 1016 |
| 位置決め精度[mm] | ≦±0.05 |
| 最小成型文字 | 漢字で2mm、英数字で1mm角程度 |
| インポート対応ファイルフォーマット | PLT、AI、DXF、DST、NC、DSB、EPS、DAT、BMP、RDB、GIF、JPG、JPEG、JPE、JFIF、PNG、MNG、ICO、CUR、TIF、TIFF、TGA、PCX、WBMP、WMF、EMF、JBG、J2C、JPC、PGX、RAS、PNM、PGM、PPM、SKA、RAW |
| RDWorksV8 加工モード機能詳細 | 加工モードの機能詳細を閲覧出来ます |
| プロッタ駆動方式 | ３相ステッピングモータ |
| 最大データ保存数 | 99 (+1 一時データ) |
| レーザー管寿命[時間] | 彫刻 約3000〜5000 切断 約1000〜2000 (平均値) |
| 消費電力[W] | 610 |
| 消費電力[W](外部機器含む) (PC + モニター = 100Wで計算) |
1380 (付属の排送風機使用時) 1630 (マックスクリーンボー3使用時) |
| ブレーカー | 100V 20A定格 推奨 |
| 気温[℃] | 1 〜 35 |
| 湿度[%] | 5 〜 95 |
| 制御用ソフトウェア | RDWorksV8 |
| 制御用PCとの接続 | USBケーブル LANケーブル |
| 加工テーブル昇降 | 電動 |
| 付属装置 |
レッドポインタ・
オートフォーカス テーブル昇降装置・ バキュームハニカムテーブル 切断テーブル・ 自動水冷却器 エアーコンプレッサ 排送風機・ ダクト |
| 安全装置 | 火災報知用熱センサ・サイレン灯 |
| 付属品 | 電源ケーブル・USBケーブル USBメモリ(制御用ソフトウェア・マニュアル等) 工具・工具箱 |
| オプション | こちらを参照してください。 |
| 梱包用木箱外寸 (幅 x 奥行 x 高さ) |
1830 x 1410 x 1260 個体により±20mm 程度の誤差があります |
| 価格(税別) |
本体価格はこちらよりお問い合せ下さい。 ※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。 |
仕様は予告無く変更する場合があります。予めご了承願います。

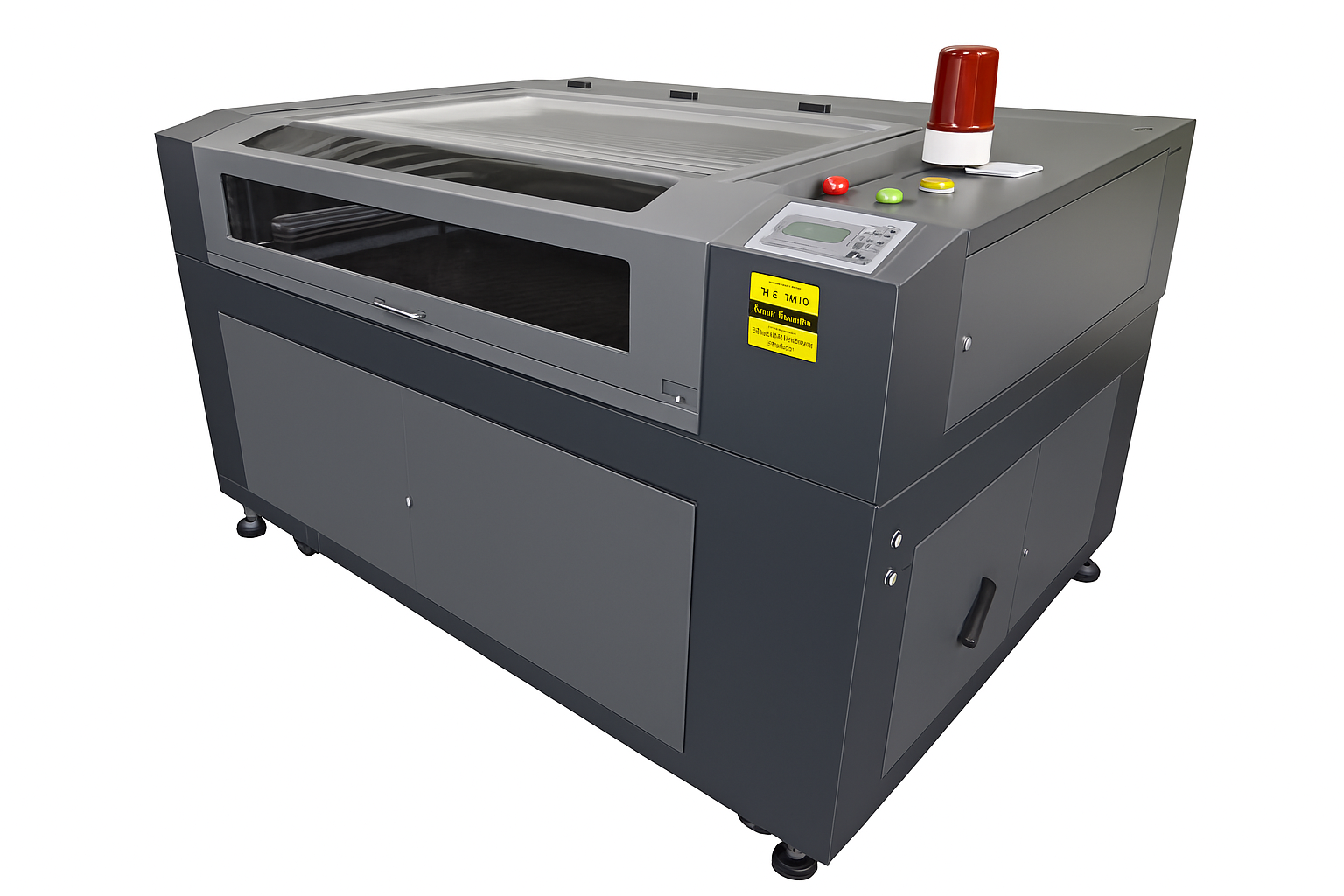

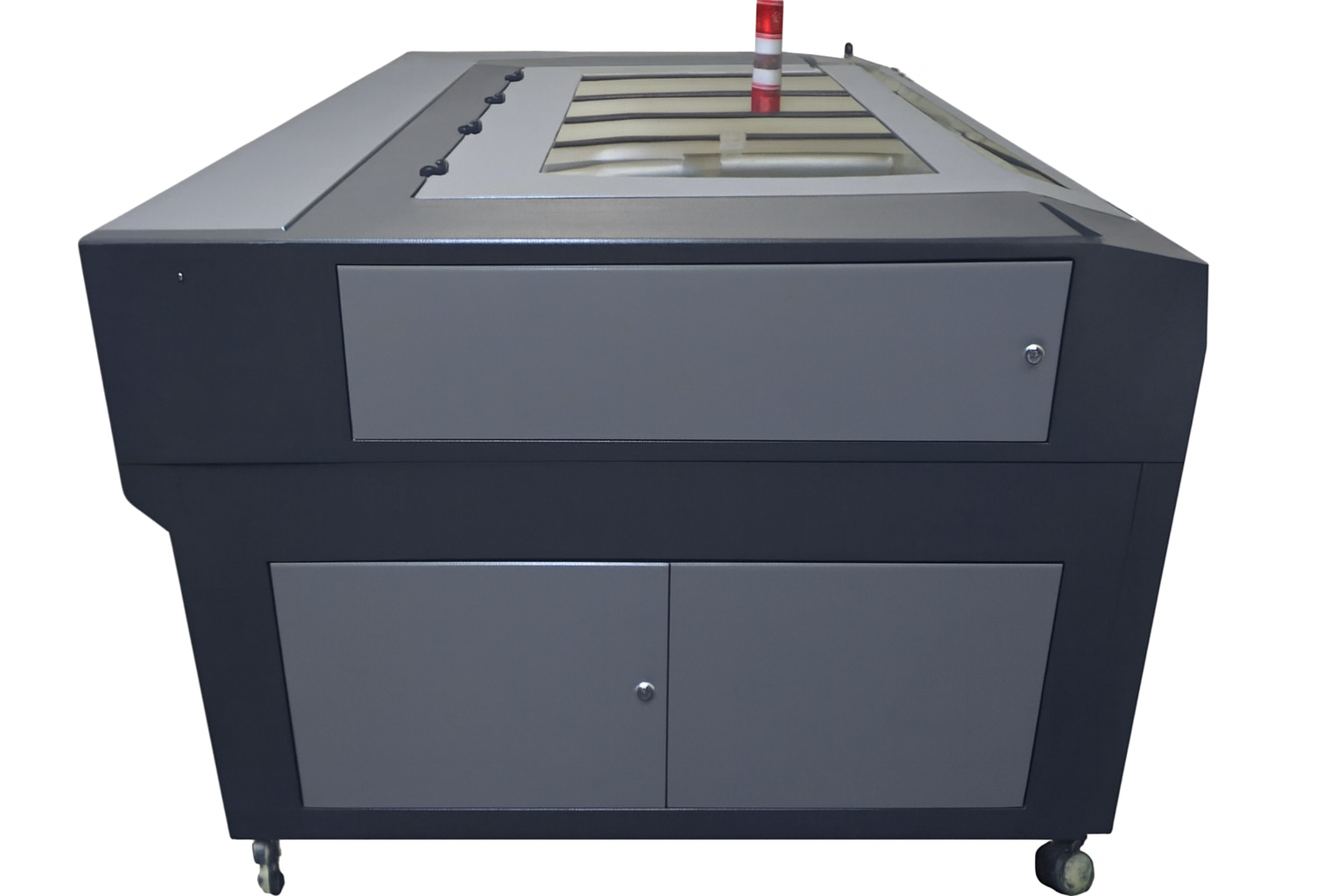

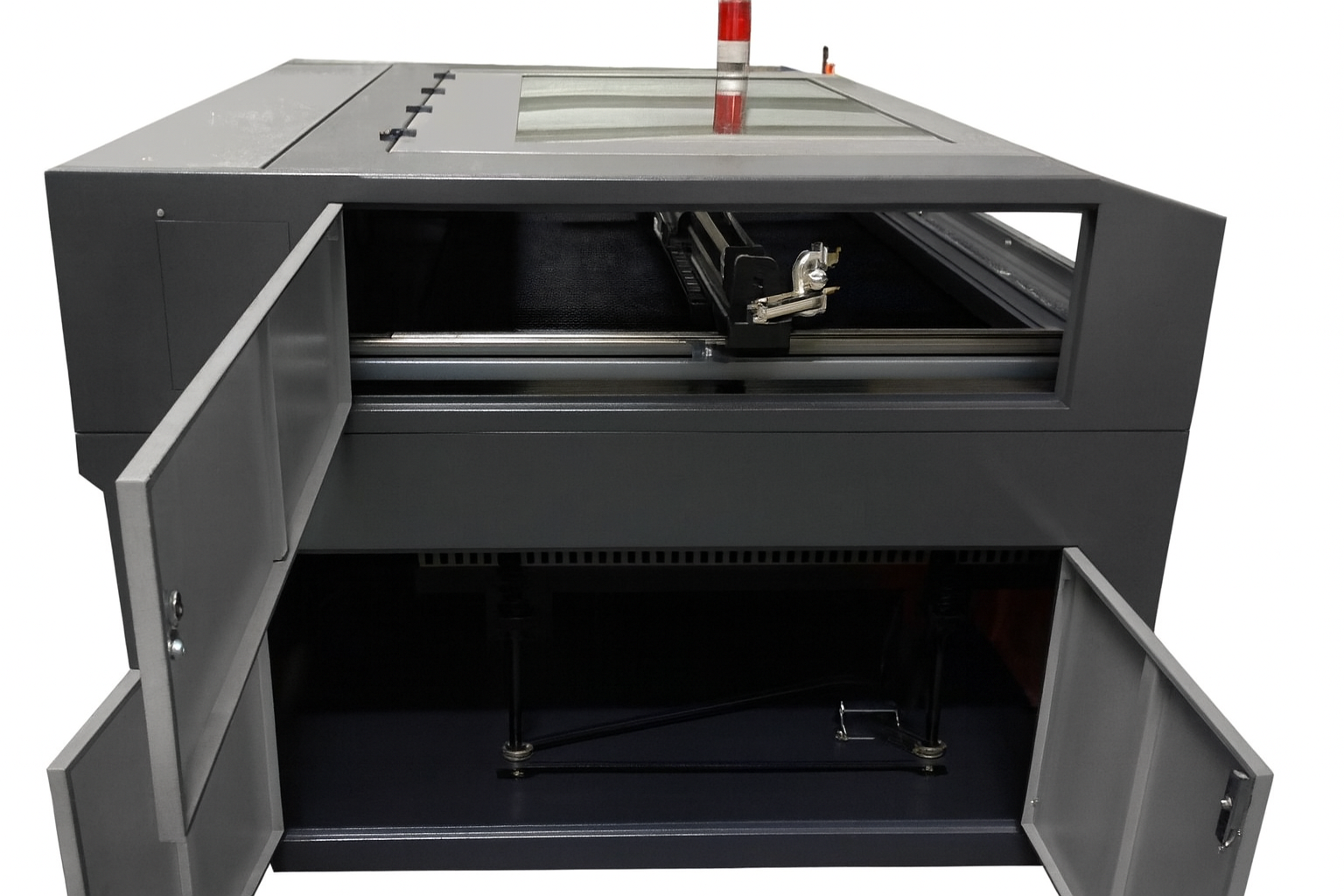

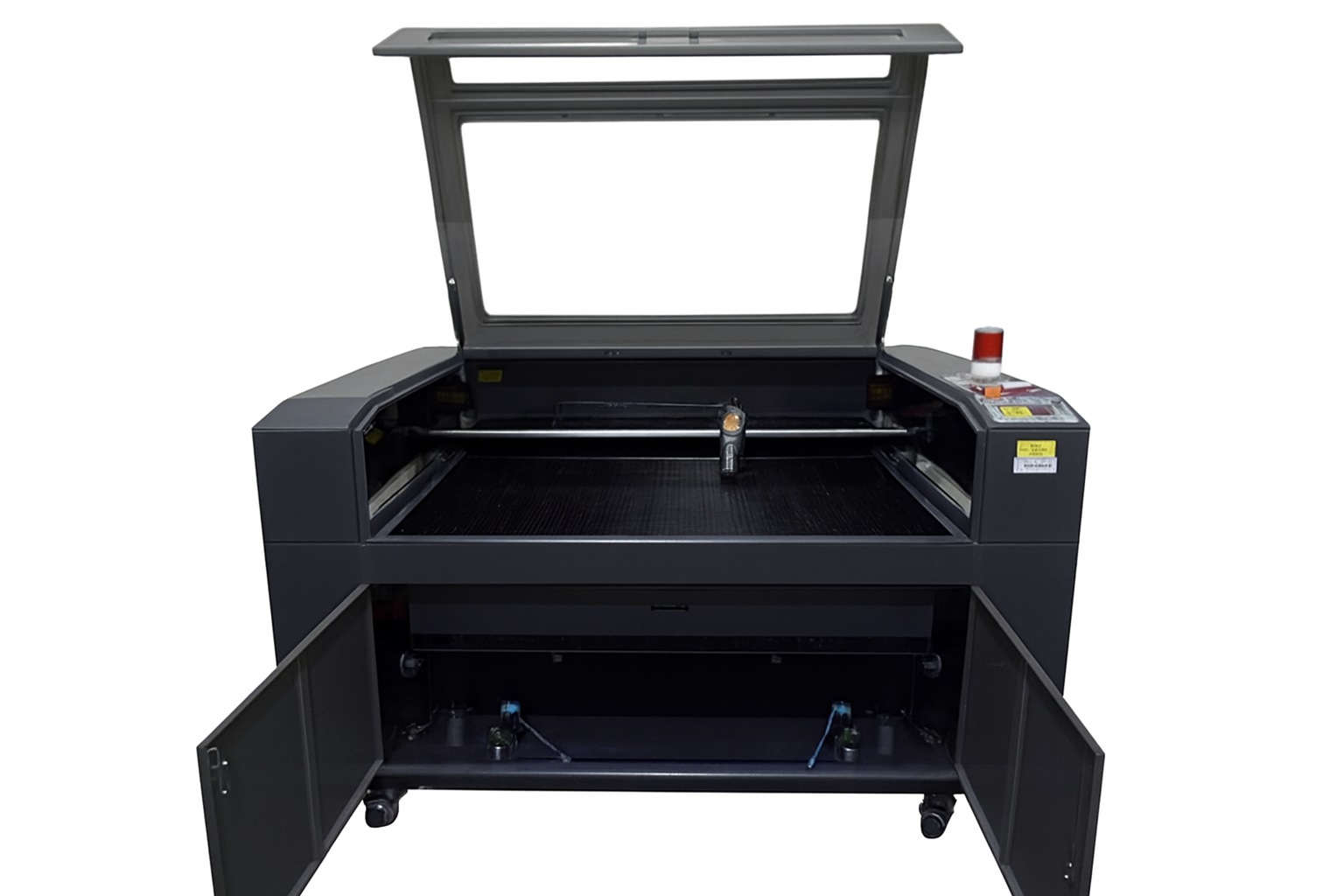

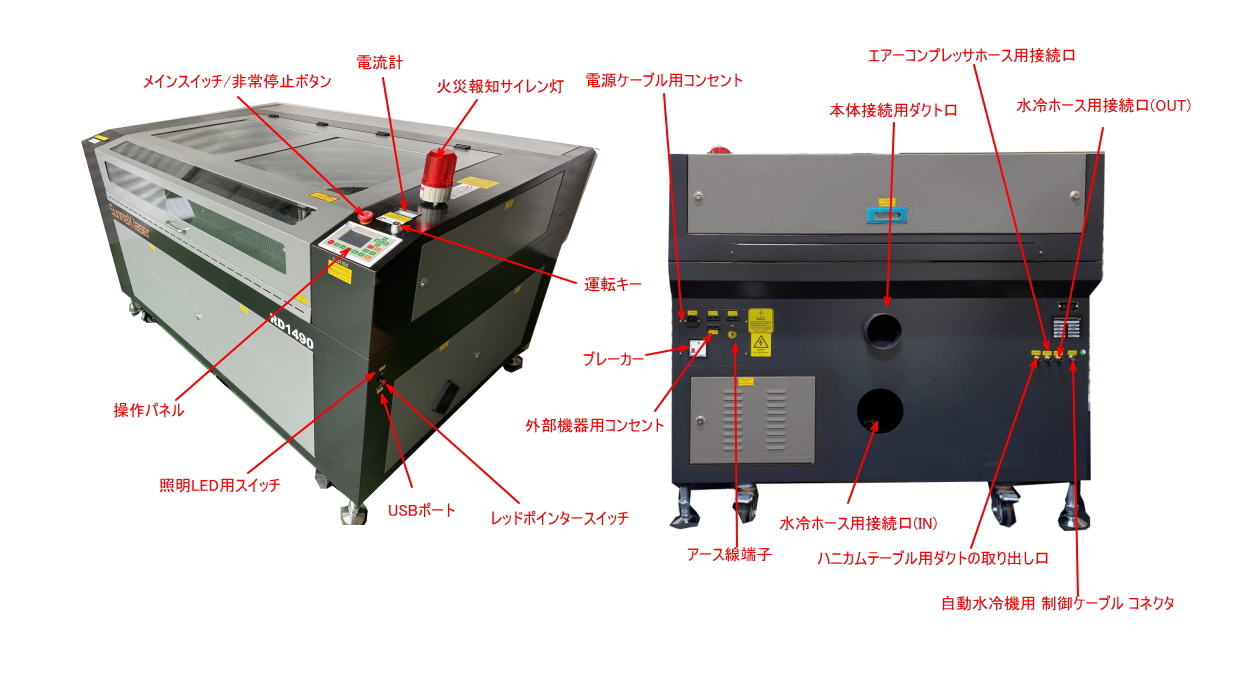

■ 外部写真
■ GSシリーズ 装備品一覧
本体付属品 一覧
| 名称 | 個数 |
|---|---|
| RSD-SUNMAX 機体本体 ※「本体装備品一覧」参照 | 1台 |
| USBフラッシュメモリ ※「USBフラッシュメモリ内一覧」参照 | 1個 |
| 工具箱 ※「工具箱内一覧」参照 | 1個 |
| サイレン灯 | 1個 |
| エアーコンプレッサー | 1台 |
| エアーコンプレッサー用ホース | 1本 |
| 自動水冷機 | 1台 |
| 自動水冷機用ホース | 2本 |
| 自動水冷機用電源ケーブル | 1本 |
| シルバーダクト（φ100又はφ150） ※1 | 1本 |
| ブルーダクト（φ100又はφ150、又はφ150-φ100異形ダクト。青・黒・グレーあり） ※1 | 1本 |
| 排送風機 | 1台 |
| 排送風機用電源ケーブル | 1本 |
| 接地棒付きケーブル（約２m） | 1本 |
本体装備品 一覧
| 名称 | 個数 |
|---|---|
| レッドポインター | 1個 |
| オートフォーカス | 1個 |
| 自動昇降テーブル | 1台 |
| ハニカムテーブル | 1台 |
| 切断テーブル | 1セット |
USBメモリ内 一覧
| 名称 |
|---|
| 制御用ソフトウェア RDWorksV8 セットアップ |
| 取扱説明書・ユーザーマニュアル |
| 技術資料 |
| 作業事例集 |
| デザイン図案集 |
工具箱内 一覧
| 名称 | 個数 |
|---|---|
| 運転キー | 1個 |
| 機体扉用 鍵 | 2個 |
| 焦点合わせゲージ | 1個 |
| 六角レンチ ※2 | 1セット |
| プラスドライバー または マイナスドライバー | 1本 |
| 本体用電源ケーブル | 1本 |
| レンズ脱着工具 | 1個 |
| ミラー脱着工具 | 1個 |
| 光路合わせ治具 ※3 | 1個 |
| リミットスイッチ | 1個 |
| 脱脂綿、またはレンズ拭き用紙 | 1個 |
| ダクト留め具 | 3個 |
| レーザー出力異常判定ツール ※3 | 1セット |
※1 機種により異なる
※2 M3・M4・M5・M6 各1本
※3 機種・機体により無い場合あり
■ オプション
| 名称 | 説明 |
|---|---|
| ３爪式回転加工機 | 円筒形の加工素材を回転させることにより、全周に彫刻・切り抜き加工を行うことが可能になります。 加工素材を固定するので、軽いものでもセットできます。 |
| ローラー式回転加工機 | 円筒形の加工素材を回転させることにより、全周に彫刻・切り抜き加工を行うことが可能になります。
|
| CO2消火器 | 二酸化炭素ガスによる窒息消火のため汚損がなく、電気絶縁性に優れているため電気設備の消火に向いています。 |
| マックスクリーンボー２ | 加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです (RSD SUNMAXシリーズ共通オプション) |
| マックスクリーンボー３ | 低価格で発売された加工時の匂いを取り除く集塵機です (RSD SUNMAXシリーズ共通オプション) |
| マックスクリーンボー４ | 加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです (RSD SUNMAXシリーズ共通オプション) |
| マックスクリーンボー５ | 加工時に発生した粉塵や煙を機体外に排出します。完全消臭タイプです (RSD SUNMAXシリーズ共通オプション) |
| 自動水冷機 CW5200 | 冷却能力の高い水冷機です |
| CMOSカメラ位置決めキット | カメラを使用して、精度の高い位置決めを行います。 |
■ 主な交換部品
| 名称 | 説明 |
|---|---|
| 反射鏡 | 交換用の反射鏡です |
| 焦点レンズ(50mm) | 交換用の焦点レンズです |
| 焦点レンズ(100mm) | 厚物切断用のオプション焦点レンズです |
| レーザー管 | 80Wレーザー管です |
■ ダウンロード
■ レーザー管、オプション、消耗品のご購入
レーザー館より、レーザー管、オプション、消耗品をご購入いただけます。
■ 加工素材ごとの設定例
80W レーザー加工機の設定目安表を参照してください。
