■デュアルへッド機からシングルヘッド機への変更 (2/4)
<<前のページ >>次のページ
2/4 右側レーザーヘッドチェーンの取り外し

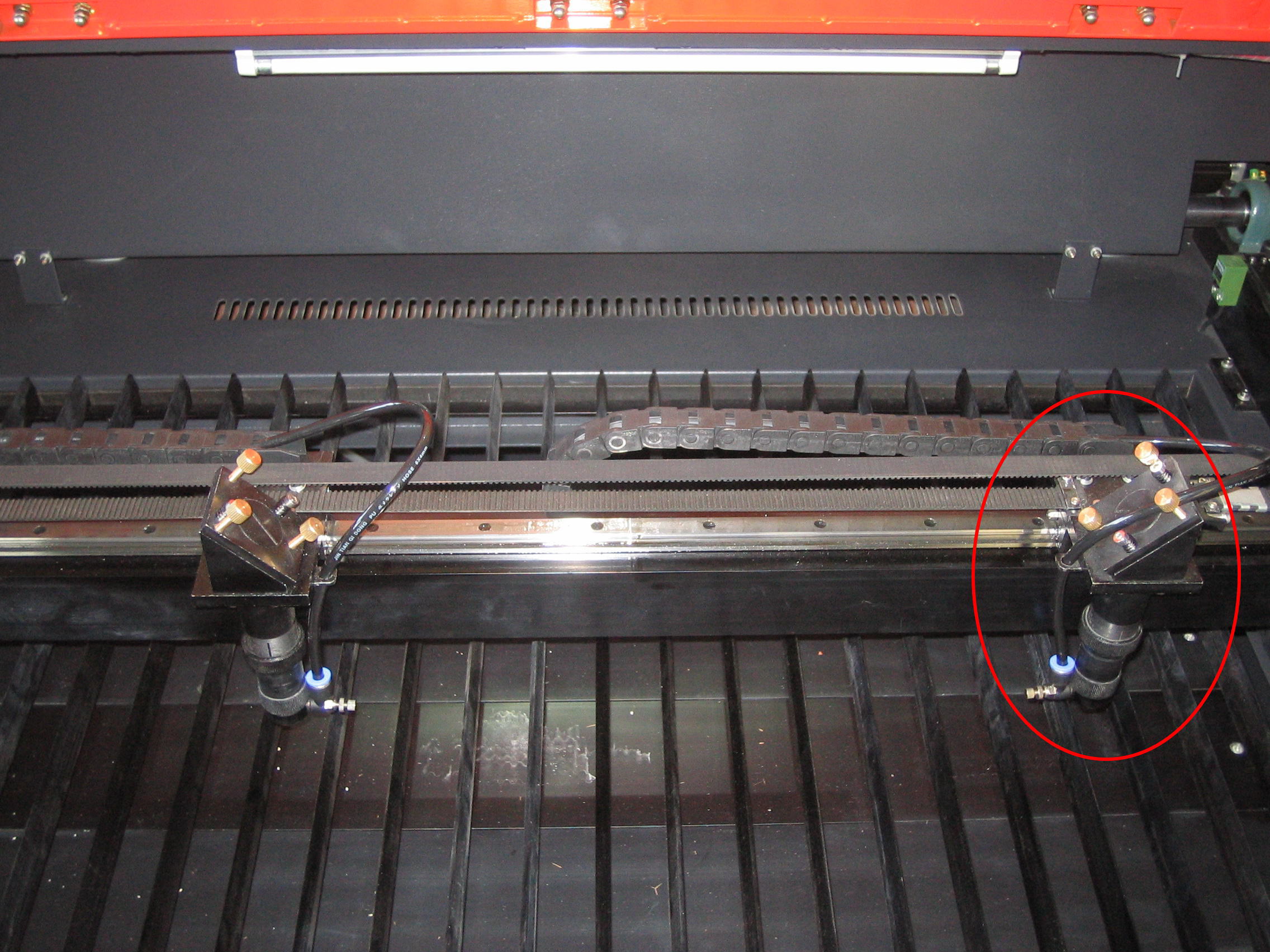

正面から向かって右側にあるレーザーヘッドのチェーンを交換します。
エアーチューブを取り外します。
青色のリングを下へ押しながらチューブを引き抜きます。
エアーチューブをガイドから抜きます。

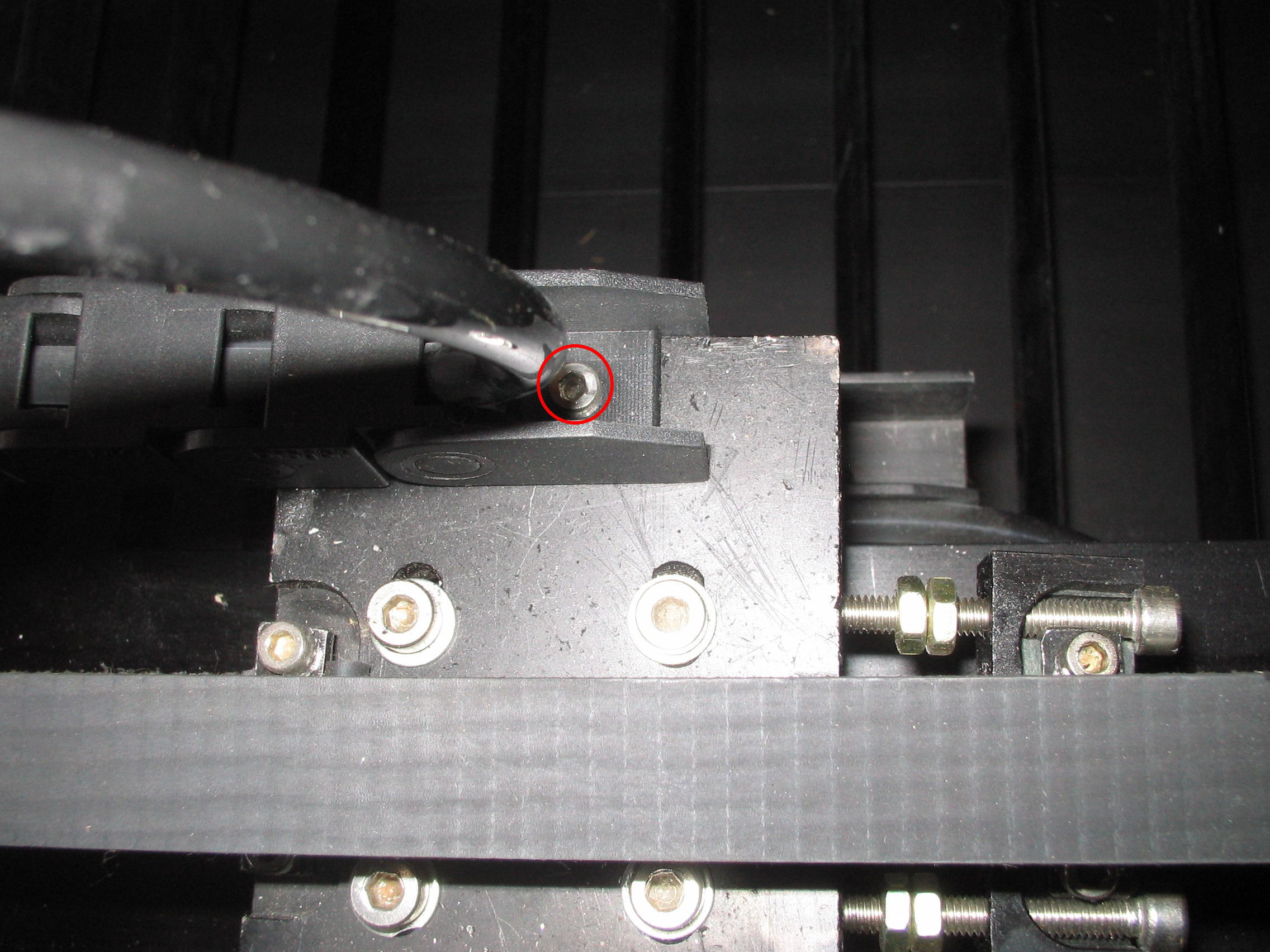

樹脂チェーンを固定するネジをはずします。
チューブを少し引っ張って、作業がしやすいようにします。
樹脂チェーンの一方の固定が外れました。
樹脂チェーンのもう一方の固定ネジを外します。
樹脂チェーンのもう一方の固定が外れました。
本体向かって右側(上)にある扉を開けます。
X軸レール用の角パイプ内からエアーチューブが出て、Y軸チェーンと繋がるのを確認してください。
※ X軸レールが奥の方にあると作業ができないので、手で引いて移動させてください。メインスイッチがOFFの場合は容易に動かすことができます。
↓
それぞれのレーザーヘッドの角パイプの穴へエアーチューブを少しずつ押し込み、角パイプの端から少しずつ引っ張り出してください。角パイプ内のネジなどに引っかかったり、チューブが折れ曲がったりするので、少しずつ作業を進めてください。
角パイプから出ている2本のチューブを継ぎ手から外します。
角パイプ端から2本のエアーチューブを引っぱって、抜いてしまいます。この時、チューブにストレスがかからないよう、レーザーヘッド部分の角パイプ丸穴に少しずつ押し込み、端から少しずつ引っぱる、という作業を繰り返してください。
これでレーザーヘッドの取り外しは終了です。
<<前のページ >>次のページ
※ お客様による修理・部品交換は保証対象外です。自己責任で行ってください。![](https://www.laser-machine.com/image/Decoration/Btn/icon2.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/21.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/22.gif)
正面から向かって右側にあるレーザーヘッドのチェーンを交換します。
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/23.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/24.gif)
エアーチューブを取り外します。
青色のリングを下へ押しながらチューブを引き抜きます。
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/25.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/26.gif)
エアーチューブをガイドから抜きます。
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/27.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/28.gif)
樹脂チェーンを固定するネジをはずします。
チューブを少し引っ張って、作業がしやすいようにします。
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/29.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/30.gif)
樹脂チェーンの一方の固定が外れました。
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/31.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/32.gif)
樹脂チェーンのもう一方の固定ネジを外します。
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/33.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/34.gif)
樹脂チェーンのもう一方の固定が外れました。
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/35.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/36.gif)
本体向かって右側(上)にある扉を開けます。
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/37.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/38.gif)
X軸レール用の角パイプ内からエアーチューブが出て、Y軸チェーンと繋がるのを確認してください。
※ X軸レールが奥の方にあると作業ができないので、手で引いて移動させてください。メインスイッチがOFFの場合は容易に動かすことができます。
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/39.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/40.gif)
↓
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/41.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/42.gif)
それぞれのレーザーヘッドの角パイプの穴へエアーチューブを少しずつ押し込み、角パイプの端から少しずつ引っ張り出してください。角パイプ内のネジなどに引っかかったり、チューブが折れ曲がったりするので、少しずつ作業を進めてください。
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/43.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/44.gif)
角パイプから出ている2本のチューブを継ぎ手から外します。
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/45.gif)
![](https://www.laser-machine.com/QS/img/maintenance/d2s/thumb/46.gif)
角パイプ端から2本のエアーチューブを引っぱって、抜いてしまいます。この時、チューブにストレスがかからないよう、レーザーヘッド部分の角パイプ丸穴に少しずつ押し込み、端から少しずつ引っぱる、という作業を繰り返してください。
これでレーザーヘッドの取り外しは終了です。
<<前のページ >>次のページ
※ レーザー管はガラス製です。取扱いには十分注意してください。
※ 電源を切り、電源コードを抜いた状態で作業を行ってください。
