■クリーンルーム用 小型集塵機CKU-750AT3-HC
![](https://www.laser-machine.com/image/Product/Middle/CKU-750AT3-HC.png)
クリーンルーム用 小型集塵機CKU-750AT3-HC
■クリーンルーム用 小型集塵機CKU-750AT3-HCの特長・用途
クリーンルーム用 小型集塵機 CKUシリーズは、クリーンルーム内で使用可能な風量型の小型集塵機です。生産現場で発生する粉塵を、粉塵の発生源で除去するのに適している集塵機ですが、エアーブローを併用することで、付着粉塵の除去も可能です。
集塵機の構造と特長
![](https://www.laser-machine.com/image/Product/Middle/CKU_img01.png)
- 1次フィルタ
5層構造のポリプロピレン不織布製フィルタです。各層の通気性を変えることにより目詰まりしにくく、45μmの粒子では95%以上捕集できます。5層構造のため、全体強度が強く紙パックのように簡単に破れることはありません。 - 2次フィルタ
プリーツ折に成形したポリプロピレン不織布製のフィルタです。外枠はABS樹脂製です。捕集効率は0.3μmで99%以上となっています。 - 排気フィルタ
2次フィルタと同じフィルタを使用しており、1次フィルタ、2次フィルタで捕集されなかった粒子を捕集します。さらにファンモータ室で発塵した微粒子の捕集効果もあります。捕集効率は0.3μmで99%以上となっており、クリーンクラス100,000〜10,000の環境に設置が可能です。排気側にHEPAフィルタ(捕集効率:0.3μm 99.97%以上)を装着した-V1仕様では、クリーンクラス1,000(※工場出荷時検査)に対応可能です。
■ クリーンルーム用 小型集塵機CKU-750AT3-HCの仕様
出力 | 1000W |
---|---|
電圧 | 200V単相(50/60Hz) |
定格電流 | 11.0A |
最大風量 | 13.2m3/min |
最大静圧 | 3.6kPa |
騒音値 | 63-67dB |
吸込口サイズ | φ125 |
オプション対応 | - |
質量 | 41.0kg |

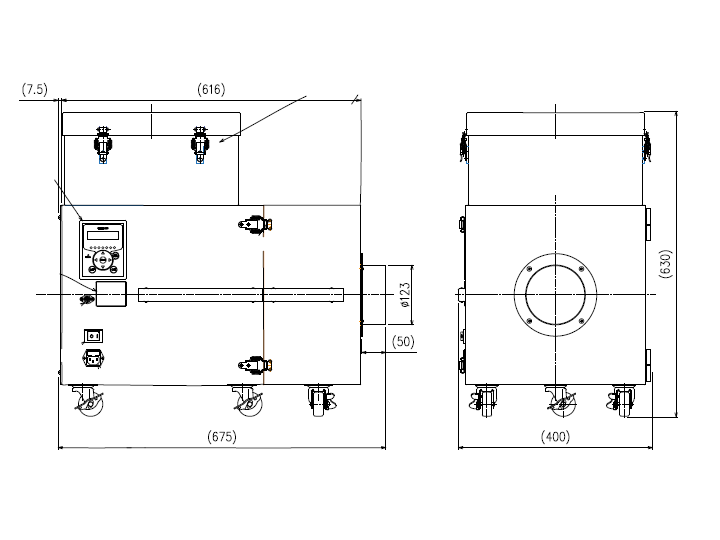

本体寸法(D×W×H) | 675mm × 400mm × 630mm |
電源コード | 3m |
![CKU-050-SP](https://www.laser-machine.com/image/Product/Middle/CKU-750AT3-HC_dim.png)
■ 消耗品
名称 | 部品番号 |
---|---|

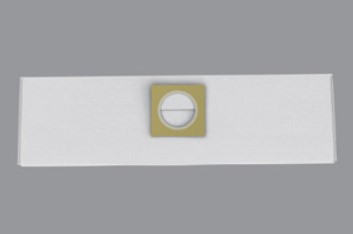

1次フィルタ | FB-700-33-125(フィルタ容量 15L) |
2次フィルタ | CHF-3535-95 |
排気フィルタ | CHF-3535-95 |
排気フィルタ HEPA仕様 |
HEP-3535-96 |
HEPA仕様の場合、機種名は「CKU-750AT3-HC-V1」となります。
![]() |
![]() |
![]() |
1次フィルター | 2次フィルター 排気フィルタ |
排気フィルタ HEPA仕様 |
