クリーンルーム用 小型集塵機 CKUシリーズは、クリーンルーム内で使用可能な風量型の小型集塵機です。生産現場で発生する粉塵を、粉塵の発生源で除去するのに適している集塵機ですが、エアーブローを併用することで、付着粉塵の除去も可能です。

集塵機の構造と特長

1. 1次フィルタ
   5層構造のポリプロピレン不織布製フィルタです。各層の通気性を変えることにより目詰まりしにくく、45μmの粒子では95%以上捕集できます。5層構造のため、全体強度が強く紙パックのように簡単に破れることはありません。
2. 2次フィルタ
   プリーツ折に成形したポリプロピレン不織布製のフィルタです。外枠はABS樹脂製です。捕集効率は0.3μmで99%以上となっています。
3. 排気フィルタ
   2次フィルタと同じフィルタを使用しており、1次フィルタ、2次フィルタで捕集されなかった粒子を捕集します。さらにファンモータ室で発塵した微粒子の捕集効果もあります。捕集効率は0.3μmで99%以上となっており、クリーンクラス100,000〜10,000の環境に設置が可能です。排気側にHEPAフィルタ（捕集効率：0.3μm 99.97％以上）を装着した-V1仕様では、クリーンクラス1,000（※工場出荷時検査）に対応可能です。

出力	500W
電圧	100V単相（50/60Hz）
定格電流	9.8A
最大風量	7.0m3/min
最大静圧	2.9kPa
騒音値	57-65dB
吸込口サイズ	φ100（別売φ75・φ50・φ38）
オプション対応	200V単相（-T）、CE対応（-CE）
質量	29.0kg

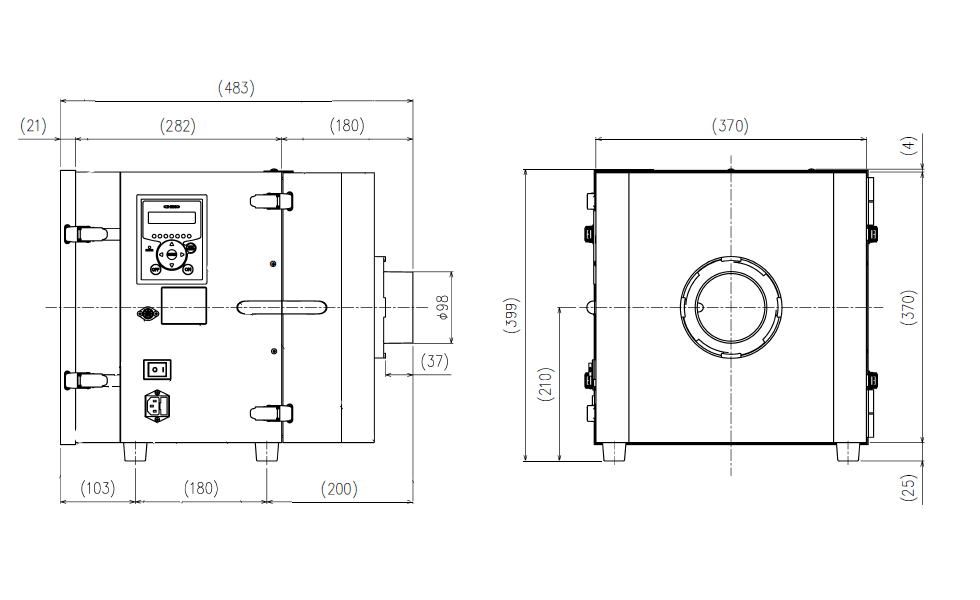

本体寸法（D×W×H）	472mm × 400mm × 399mm
電源コード	3m

■ 消耗品

名称	部品番号

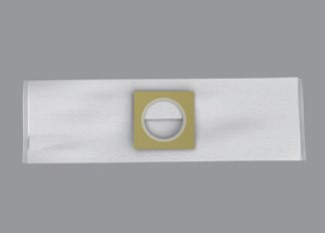

1次フィルタ	FB-700-22（フィルタ容量 5.0L）
2次フィルタ	CHF-3535-70
排気フィルタ	CHF-3535-70
排気フィルタ HEPA仕様	HEP-3535-69

HEPA仕様の場合、機種名は「CKU-450AT3-HC-V1」となります。

1次フィルター	2次フィルター 排気フィルタ	排気フィルタ HEPA仕様
