■ RSD-SUNMAX-FL-LCW SE 溶接機 廉価タイプ（溶接・切断・サビ取り・焼け取り）
RSD-SUNMAX-FL-LCW SE
品質・価格・サポート 業界No.1
即時償却可能です。
| 型式 | RSD-SUNMAX-FL-LCW SE |
|---|---|
| 波長 | 1070±10[nm] |
| レーザー形式 | ファイバーレーザー BWT |
| レーザークラス | クラス4 |
| レーザー出力[W] | 1500 |
| 溶接速度[mm/s] | 10〜17 |
| 溶接推奨板厚[mm] | 0.3mm~9mm程度 |
| 最大ビード幅[mm] | シングルワイヤーの場合：約6mm |
| 最大脚長[mm] | ＊シングルワイヤーの場合 4mm |
| 隙間有の溶接[mm] | シングルワイヤーの場合：約1.5mm |
| 溶接可能素材[mm] | 軟鋼、SS材、ZAM材、ステンレス、アルミ、銅、チタン、耐摩耗鋼板(HARDOX)など |
| 最大切断能力 | 最大5~7mm程度 |
| 洗浄(サビ取り)ビーム幅[mm] | 10〜120 |
| 連続加工時間 | 制限なし |
| 機能 | 溶接 切断 洗浄(サビ落・塗料剥離・焼け取りなど) |
| 制御設定方法 | タッチパネル式 操作パネル |
| 操作パネルの対応言語 | 日本語 ・ 英語 etc... |
| 機能切り替え方法 | レーザーヘッド・焦点レンズの交換 |
| 付属品 | こちらを参照してください |
| トーチのケーブル長さ[m] | 8 m |
| レーザーガン重量 [kg] | 0.7 |
| 推奨稼働温度 | 10〜35 [℃] ※0度以下になる場合はクーラント液を使用 |
| 作業環境湿度 | ＜ 80 [%] ※湿度が高い場合は結露の危険性があります |
| 冷却方式 | 水冷(クーラー・ヒーター内臓) |
| 冷却水(ご用意必要) | 13L クーラント・不凍液と希釈して使用 納品時にクーラント液はサービスされます |
| 溶接ワイヤー(ご用意必要) | 対応サイズ：φ0.8、φ1.0、φ1.2、φ1.6 5〜20Kgリール使用可 Φ0.9やΦ1.4などを使用したい場合はその値に近いローラーを使用 ※フラックス入りワイヤー使用禁止 |
| アシストガス(ご用意必要) | 窒素 アルゴン 酸素(切断のみ) クリーンエアー(切断/洗浄のみ) アルミはアルゴン推奨 チタンはアルゴン必須 窒素 7000ℓボンベ1本 さび落とし、溶接用 酸素 7000ℓボンベ1本 鉄の切断用、鉄の切断をしない場合は不要です。 溶接はアルゴンか窒素を使用します。アルミ溶接の場合はアルゴン推奨。それ以外の素材は窒素を基本使用します。 切断では、窒素、酸素、エアー（水分、油分含まない） サビ取りは、窒素、エアー（水分、油分を含まない） |
| ガス調整器(ご用意必要・オプション) | 調整器はご用意していただく必要があります 参考モデル:GF1-2506-RX-V 接続部分必要カプラー:ワンタッチカプラー Rc1/4オネジ 調整器のメモリは0.01-0.6Mpaの値が調節できるものが必要です。 |
| 電源(電圧/電流)(ご用意必要) |
単層200 1500W:30A 単独ブレーカー必要 電線4sq |
| 外寸 (幅X奥行X高さ) [mm] | 950 × 750 × 800 |
| 重量 [kg] | 150(±20) |
| 設置場所の広さ | 本体外寸と加工用の作業台のスペースを含め、前後左右にそれぞれ最低1.5m以上の空きスペースが必要です |
| 保証期間 | 1年間 ※人為的なミスによる破損は対象外となります。例、レンズ交換時にホコリを混入させたなど |
| 販売開始 | 2025年 2月 |
| 価格(税別) |
納期・本体価格・仕様はこちらよりお問い合せ下さい。 ※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。 |
■ 特徴
ファイバーレーザー溶接機、RSD-SUNMAX-FL-LCW SEは、付加的機能や装飾などを削減してコストを抑えた製品です。
従来どおりレーザーガン・アタッチメントを交換することにより、金属製素材に対して溶接、切断、洗浄(サビ落・塗料剥離)が行える一台三役の多機能レーザー溶接機です。
本体は水冷式になっており、定格使用時間を必要とせずに連続稼働できます。レーザーガンは長時間での作業でも負担にならない事を考慮して、重量の軽い(約700g)トーチボディを採用しております。
従来に比べ付加機能を削減し出力が減退する一方、低出力の安定性が向上しており、薄板加工についてはSEタイプがより適しています。
LCW-GRAYとLCW-SEの違い
| FL-LCW GRAY | FL-LCW SE | |
|---|---|---|
| 本体外観など | ガス圧検知センサー、パトライト | − |
| 電源コード6ｍ | 電源コード3ｍ | |
| レーザー警報コードあり | − | |
| 付属品 | 標準付属品+ツールボックス１個、F800洗浄セット１個、プロ用レンズ洗浄剤１本、レーザー洗浄綿棒１パック | 標準付属品+ツールボックス１個、グラフェンワイヤ供給チューブ（1.6）１個、プロ用レンズ洗浄剤１本、レーザー洗浄綿棒１パック |

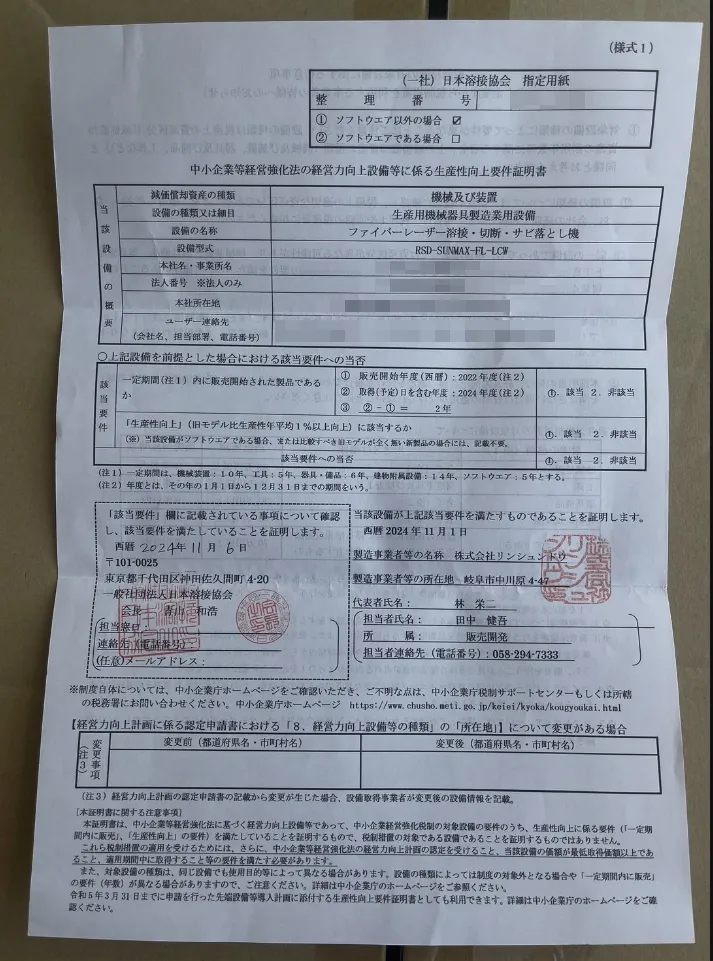

■ 生産性向上要件証明書 サンプル
当社取り扱い製品では、対応機種は160万円以上全機種が一般社団法人日本工作機械工業会「生産性向上設備投資促進税制」の対象加工機として認定されています。
■ 溶接について
LCWはファイバーレーザー溶接機です。レーザー溶接機は他の溶接機と比べ溶け込みが深く、素材への歪みが少なく高速で溶接ができるのが特徴です。
亜鉛メッキ銅板材への溶接ではメッキ割れも歪もスパッタの発生を減らしてくれます！TIG溶接と比べ5倍以上の溶接時間を短縮できてしまいます！
溶接可能素材は、鉄、ステン、アルミ、銅、亜鉛メッキ銅板、チタンなど様々な素材へ溶接可能。
溶接はワイヤーの押し出しに従ってレーザーガンを移動だけ、溶接初心者でも簡単に扱えます。 レーザー光を自動的に左右に振るスイング機能か搭載により最大約5mm前後の肉盛り溶接が可能。ダブル／トリプルワイヤーフィーダーを使用した場合は7mm以上の脚長が可能です(使用ワイヤー径により変化します)。
【ステンレス溶接で箱を作成】
【アルミ溶接で箱を作成】
【鉄・亜鉛メッキ・アルミ・ステンへの角付け溶接】
【亜鉛メッキ鋼板材への溶接】
【0.5mmステンへの溶接】
【鉄4.5mmの溶接】
Hardox 3.2mm厚 溶接
亜鉛メッキ鋼板 1.6mm厚 角R溶接
ステン 0.3mm厚 隅肉溶接
アルミ 2mm厚 角R溶接
SUS 1.5mm厚 重ね溶接(鱗溶接モード)
SUS 4mm厚 隅肉溶接
ボンデ鋼板 2.4mm厚 角R溶接
ボンデ鋼板 2mm厚 隅肉溶接
アルミ 8mm厚 隅肉溶接(強度テスト済み)
■ 洗浄(錆落とし/塗料剥離)について
洗浄モードではレーザー光を表面に付着している錆や塗料などに当てことで除去できる機能になります。原理としてはレーザー光の熱により蒸発させて吹き飛ばす動作を瞬間的に行っています。サンダーやサンドブラストでの錆、塗料除去には時間も手間もかかってしまいます、レーザークリーニングでは一瞬で錆の除去、塗料除去、黒皮除去、焼け取りが簡単にできてしまいます！
溶接同様にスイング機能が使え最大で70mmまでビーム幅を設定できます。赤サビ、白サビ、塗膜、汚れなどの除去が可能。サビ取時の平均表面温度は90℃~100℃程度になります。
写真：サージタンクの白サビ除去後の写真
【出力によるサビ取り能力の比較】
【屋外でのサビ取り(発電機使用)】
【ホイールの錆び・塗料 除去】
【鉄板の錆び 除去】
【薄錆び 除去】
【黒皮 除去】
■ 切断について
SUNMAX-FL-LCWにはノズル(チップ)を変更することにより切断を行うことができます。鉄の切断には酸素を使用します。鉄以外は窒素を使用。
■ RSD-SUNMAX-FL-LCW 加工サンプル
