■ 特徴

ファイバーレーザー溶接機、RSD-SUNMAX-FL-LCW AIRは、冷媒空冷式溶接機です。
従来どおりレーザーガン・アタッチメントを交換することにより、金属製素材に対して溶接、切断、洗浄(サビ落・塗料剥離)が行える一台三役の多機能レーザー溶接機です。
レーザーガンは長時間での作業でも負担にならない事を考慮して、重量の軽い(約700g)トーチボディを採用しております。
共振器内には光学レンズがなく、レーザー発振器の寿命は100,000時間以上で、基本的にメンテナンスフリーです。
水冷式と比較して、本体が軽量かつ小型で、より柔軟に移動が可能です。

■ 生産性向上要件証明書　サンプル

当社取り扱い製品では、対応機種は160万円以上全機種が一般社団法人日本工作機械工業会「生産性向上設備投資促進税制」の対象加工機として認定されています。

■ 溶接について

LCWはファイバーレーザー溶接機です。レーザー溶接機は他の溶接機と比べ溶け込みが深く、素材への歪みが少なく高速で溶接ができるのが特徴です。
亜鉛メッキ銅板材への溶接ではメッキ割れも歪もスパッタの発生を減らしてくれます！TIG溶接と比べ5倍以上の溶接時間を短縮できてしまいます！

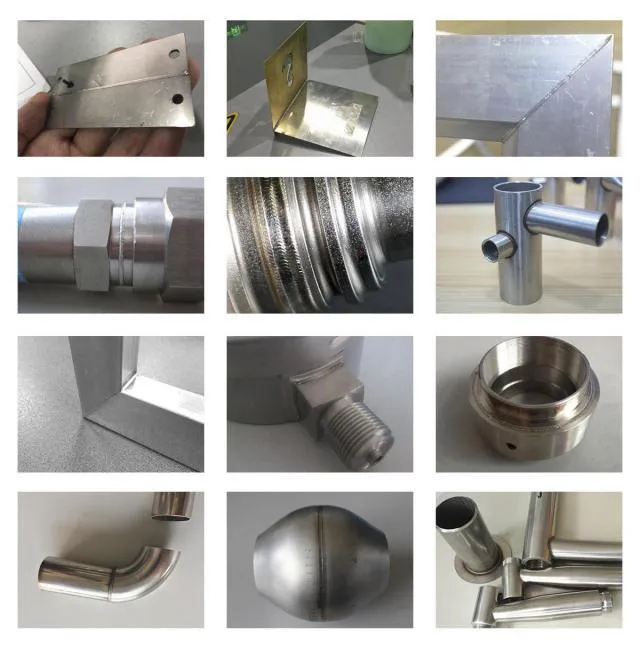

溶接可能素材は、鉄、ステン、アルミ、銅、亜鉛メッキ銅板、チタンなど様々な素材へ溶接可能。 溶接はワイヤーの押し出しに従ってレーザーガンを移動だけ、溶接初心者でも簡単に扱えます。

【ステンレス溶接で箱を作成】

【アルミ溶接で箱を作成】

【鉄・亜鉛メッキ・アルミ・ステンへの角付け溶接】

【亜鉛メッキ鋼板材への溶接】

【0.5mmステンへの溶接】

【鉄4.5mmの溶接】

Hardox 3.2mm厚　溶接

亜鉛メッキ鋼板 1.6mm厚　角R溶接

ステン 0.3mm厚　隅肉溶接

アルミ 2mm厚　角R溶接

SUS 1.5mm厚　重ね溶接(鱗溶接モード)

SUS 4mm厚　隅肉溶接

ボンデ鋼板 2.4mm厚　角R溶接

ボンデ鋼板 2mm厚　隅肉溶接

アルミ 8mm厚　隅肉溶接(強度テスト済み)

■ 洗浄(錆落とし/塗料剥離)について

洗浄モードではレーザー光を表面に付着している錆や塗料などに当てことで除去できる機能になります。原理としてはレーザー光の熱により蒸発させて吹き飛ばす動作を瞬間的に行っています。サンダーやサンドブラストでの錆、塗料除去には時間も手間もかかってしまいます、レーザークリーニングでは一瞬で錆の除去、塗料除去、黒皮除去、焼け取りが簡単にできてしまいます！
溶接同様にスイング機能が使え最大で70mmまでビーム幅を設定できます。赤サビ、白サビ、塗膜、汚れなどの除去が可能。サビ取時の平均表面温度は90℃~100℃程度になります。

写真：サージタンクの白サビ除去後の写真

【出力によるサビ取り能力の比較】

【屋外でのサビ取り(発電機使用)】

■ 切断について

SUNMAX-FL-LCWにはノズル(チップ)を変更することにより切断を行うことができます。鉄の切断には酸素を使用します。鉄以外は窒素を使用。
