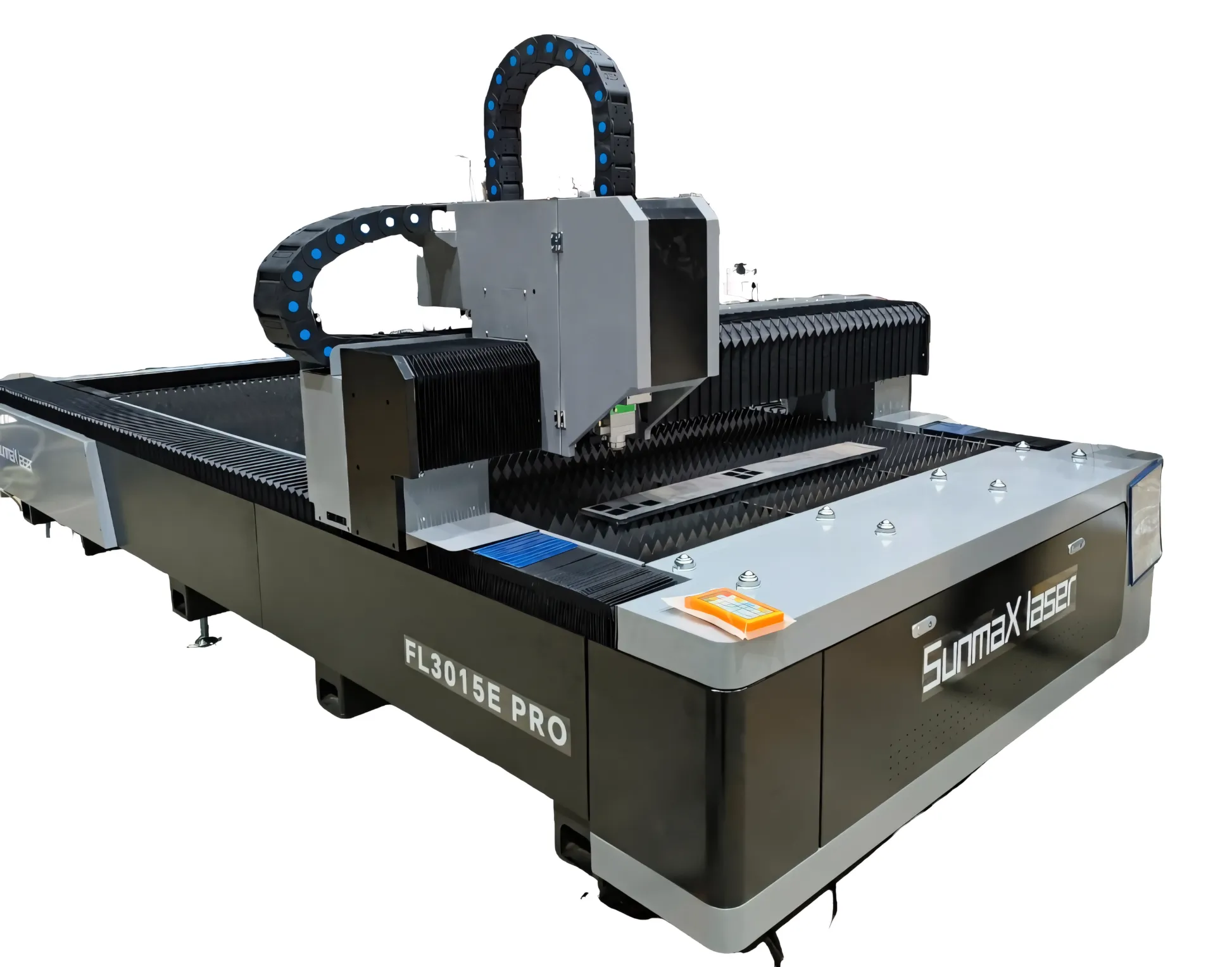

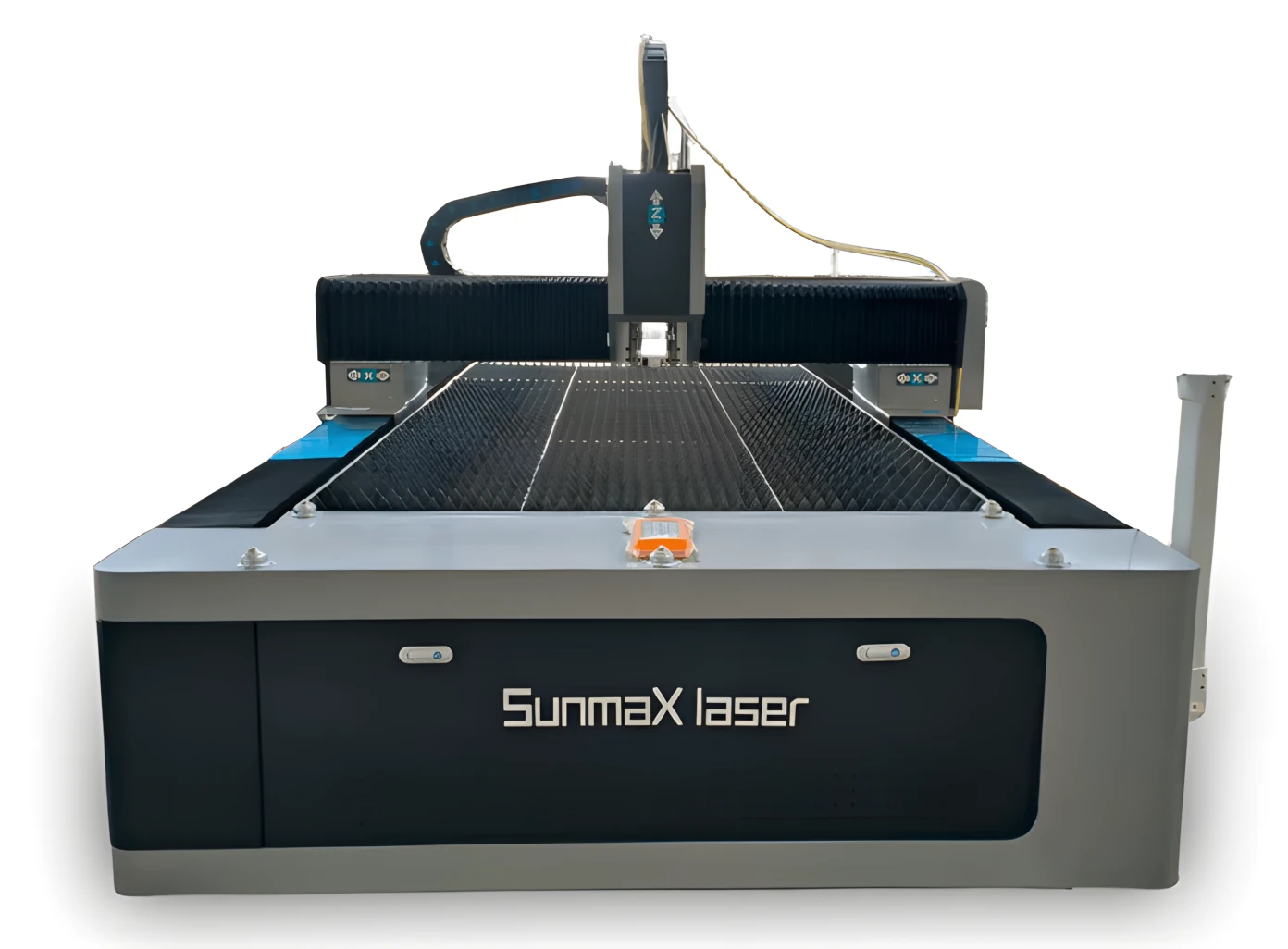

■ RSD-SUNMAX-FL3015E PRO
RSD-SUNMAX-FL3015E PRO
| 型式 | RSD-SUNMAX-FL3015E PRO |
|---|---|
| 外寸 [mm] | 4480 X 2600 X 1900 |
| 重量 | 1400kg |
| レーザー形式 | ファイバーレーザー (IPG or Raycus 社製発振器) ファイバーレーザーの高反射素材対応について |
| レーザー出力 (各社共通) | 1000～3000 W |
| 波長 | 1064[nm] |
| 加工エリア [mm] | 3000 X 1500 |
| 最高速度 [m/min] | 30 |
| 最高加速度 [G] | 0.4 |
| 加工速度 [m/min] |
0.9 |
| 電圧および周波数 | AC220V/50Hz/60Hz/60A |
| 位置決め精度[mm] | ±0.03 |
| インポート対応ファイルフォーマット | DXF, PLT, AI, Gerber, NC（Gコード） |
| フォロー(倣いセンサー) | 自動キャリブレーションあり |
| 制御用ソフトウェア | SC2000 |
| オートフォーカス | ◯ 加工時に、動的に焦点距離を調整する機能です。異なった加工素材を並べて加工する場合に有効です。 |
| 衝突防止 | ◯ 加工時に、切断後に傾いた状態で残っている加工物などの障害物を避け、加工を継続する機能です。 |
| 制御装置 |
指令単位 0.001mm以下 指令方式 Gコード/Mコード方式 プログラム転送方式 USB ※ネット接続は禁止してます |
| 操作装置 |
カラー10.4インチ以上。 キーボード・マウス・リモコン タッチパネルはオプション装備可能 |
| デュアルラックギア | 台湾 APEX |
| スピード減速機 | 日本 Shimpo |
| モーター（X , Y , Z） | 中国 LEADSHINE |
| 電子部品 | フランス Schneider / 中国 Zhengtai |
| 空気圧コンポーネント | 日本 CKD / 日本 SMC |
| 水冷機 | 中国 HanLi / 中国 S&A |
| 給油システム | 手動 |
| FL3015E梱包用木箱外寸 (幅 x 奥行 x 高さ) |
4580 x 2700 x 2010 個体により±20mm 程度の誤差があります 変圧器580×380×750 自動水冷機 440 x 700 x 950 |
| ランニングコスト | こちらを参照してください |
| 設置場所の広さ | 本体外寸に対して、前後左右にそれぞれ最低1.5m以上の空きスペースが必要です |
| 排送風機・集塵機 | 機体には屋外排気用の排送風機が付属します。 |
| アシストガス(必要設備) | アシストガスはご用意していただく必要があります ・窒素(ステンレス・アルミニウムなど) ・酸素(炭素鋼) ※ 要求加工品質によっては、クリーンエアーも使用可能 ※ 要休加工品質によっては、炭素鋼に窒素、ステンレス等に酸素を使用することも可能 |
| ガス調整器（必要設備) |
調整器はご用意していただく必要があります |
| 価格(税別) |
納期・本体価格・仕様はこちらよりお問い合せ下さい。 ※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。 |
| 販売開始日 | 2023年 4月 |
| オプション(税別) |
・1500W以上はオートフォーカスを標準装備していますが、1000Wの場合オートフォーカスはオプションです。1000Wのオートフォーカス装備には事前のお申し出が必要となります。 ・衝突防止切断機能（レーザーヘッドの接触回避）が備わっています。 ・ビームを航空アルミニウムビームへ変更できます。 ・FL3015EはAu3techが標準装備となりますが、Cypcut制御システムとRaytoolsレーザーヘッドへ変更できます。 ※FL3015E PROは簡易設計のため、オプションに限りがあります。オプション内容によっては、ハイグレード機種への変更をご提案する場合があります。 |
注) 筐体色、形状、仕様につきましては予告無く変更する場合があります。
|
・自動水冷機 焦点レンズ等、レーザーヘッドを冷却します。 大流量、低騒音のステンレス製循環ポンプを使用し、タンク、パイプも錆びない素材を使用して、安定した水圧、長寿命を実現した自動水冷機です。 付属の自動水冷機についてはこちらを参照して下さい。 |
|
・ファイバーレーザーコントローラーBCS100
閉ループ制御方式を採用した高性能制御装置です。
※ BSC100の操作パネルについては、仕様により、搭載／非搭載の場合があります。独自のイーサネット通信（TCP / IPプロトコル）インターフェイスを備えており、高さの自動トラッキング、セグメントピアス、プログレッシブピアス、エッジシーク、飛び越し、リフトアップの高さの任意設定など、CypCutで多くの機能を簡単に実現できます。 取扱説明書のダウンロード ※ パスワードがかかっています。 |
構成
Au3techヘッドとコントローラ、デルタサーボ、日本Shimpo減速機、台湾YYCラックギア。日本SMC / AIRTEC空気圧コンポーネント。フランスSchneider電子部品■ 加工サンプル
