■ SUNMAX-FL3015CNR
SUNMAX-FL3015CNR
| 型式 | SUNMAX-FL3015CNR |
|---|---|
| 外寸 [mm] | 4600 X 2450 X 1700 | 電源 | AC220V/50Hz/60Hz/60A 三相200V → 三相220V変換用トランス(付属)を使用します。 |
| 本体消費電力 [KW] (IPG 1000Wレーザーユニット搭載機) |
待機時 : 0.2 加工時(平板) : 2.9 回転加工時: 2.8 |
| 力率 [%] (IPG 1000Wレーザーユニット搭載機) |
待機時 : 66 加工時(平板) : 96 回転加工時 : 97 |
| 稼働時消費電力 [KW] (IPG 1000Wレーザーユニット搭載機) |
平板 : 7.2 (本体+水冷機+排送風機) 回転加工時 : 5.7 (本体+水冷機) |
| 重量 | 4500kg |
| レーザー形式 | ファイバーレーザー (IPG または Raycus または TRUMPF 社製発振器) 高反射素材について |
| レーザー出力[W] | 1000 / 1500 / 2000 W RECI:1500W〜 |
| 波長 | 1090[nm] |
| 加工エリア [mm] | 3000 X 1500 |
| 最高速度 [m/min] | 120 |
| 最大加速度 [G] | 1.5 |
| 加工速度 [m/min] |
0.7 |
| 位置決め精度[mm] | ±0.02 |
| 回転加工機の保持可能サイズ[mm] | 円形パイプ : Φ10〜240 角パイプ : □20〜240 長さ3mor6m ※ 加工時の円形パイプはΦ20以上推奨 |
| デュアルラックギア | ドイツ YYC |
| スピード減速機 | フランス Motovario |
| モーター | 中国 inovance |
| オートフォーカス | ◯ 加工時に、動的に焦点距離を調整する機能です。異なった加工素材を並べて加工する場合に有効です。 |
| 衝突防止 | ◯ 加工時に、切断後に傾いた状態で残っている加工物などの障害物を避け、加工を継続する機能です。 |
| 外部付属装置 | 自動水冷機・変圧機・排送風機 |
| 配送寸法 |
本体用パレットサイズ 4720 x 2320 回転加工機とX軸ガントリー用パレット 5250 x 2280 他に上のパレットに積載できないもの ・自動水冷機 750 x 535 ・変圧器 600 x 530 ・制御ボックス 1300 x 700 |
| ランニングコスト | こちらを参照してください |
| 設置場所の広さ | 本体外寸に対して、前後左右にそれぞれ最低1.5m以上の空きスペースが必要です |
| 価格(税別) |
納期・本体価格・仕様はこちらよりお問い合せ下さい。 ※ 設置場所によって陸送費が異なりますので、設置住所を明記してください。 |
| 販売開始日 | 2016年 4月 |
| オプション |
・CNシリーズにパイプカット加工機を付帯したものがCNRとなります。3015CN参照 ・平台のワークテーブルを自動交換台タイプへ変更ができます。＝GCRシリーズとなります。 3015CNR→3015GCR +1,200,000円 ・パイプカットの設置長さは３メートルが標準装備ですが、6メートルに変更が可能です。 6メートルφ240mm +400,000円 ・ハイプカットのチャック径はφ240mmが標準装備ですが、φ280mmに変更が可能です。 3メートルφ280mm +200,000円、 6メートルφ280mm +800,000円 ※上記は3015CNRからのアップグレード価格。 ・1500W以上はオートフォーカスを標準装備していますが、1000W以下の場合オートフォーカスはオプション(+120,000円)です。1000W以下のオートフォーカス装備には事前のお申し出が必要となります。 ・サーボモーターはinovanceが標準装備となります。オプションで安川モーターへ変更が可能です。(+400,000円) ・衝突防止切断機能（レーザーヘッドの接触回避）が備わっているシステムへ、オプションでアップグレードできます。(+60,000円) ・溶接機能の追加が可能です。(+1,200,000円) ・レーザーヘッドに冷却機能を追加することが可能です。(+160,000円) |
注) 筐体色、形状、仕様につきましては予告無く変更する場合があります。
FL3015CRは金属板だけでなく金属パイプも切断できます。
スペースを節約でき、効率の良い生産性が期待できます。
|
・自動水冷機 焦点レンズ等、レーザーヘッドを冷却します。 大流量、低騒音のステンレス製循環ポンプを使用し、タンク、パイプも錆びない素材を使用して、安定した水圧、長寿命を実現した自動水冷機です。 付属の自動水冷機についてはこちらを参照して下さい。 |
|
・ファイバーレーザーコントローラーBCS100
閉ループ制御方式を採用した高性能制御装置です。
※ BSC100の操作パネルについては、仕様により、搭載／非搭載の場合があります。独自のイーサネット通信（TCP / IPプロトコル）インターフェイスを備えており、高さの自動トラッキング、セグメントピアス、プログレッシブピアス、エッジシーク、飛び越し、リフトアップの高さの任意設定など、CypCutで多くの機能を簡単に実現できます。 取扱説明書のダウンロード ※ パスワードがかかっています。 |
構成
Wrothing / Raytoolカッティングヘッド。日本YASKAWAサーボ。台湾HIWINガイドリニア、台湾YYCラックギア、日本SMC / AIRTEC空気圧部品。フランスMotovoria減速機、フランスSchneider電子部品。 Cypcutコントローラ■ 加工サンプル
■ SUNMAX-FL3015CNR動画
■ 改造例
こちらを参照してください。

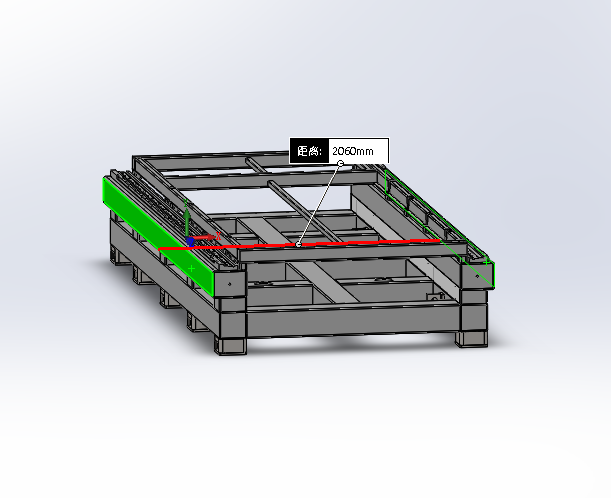

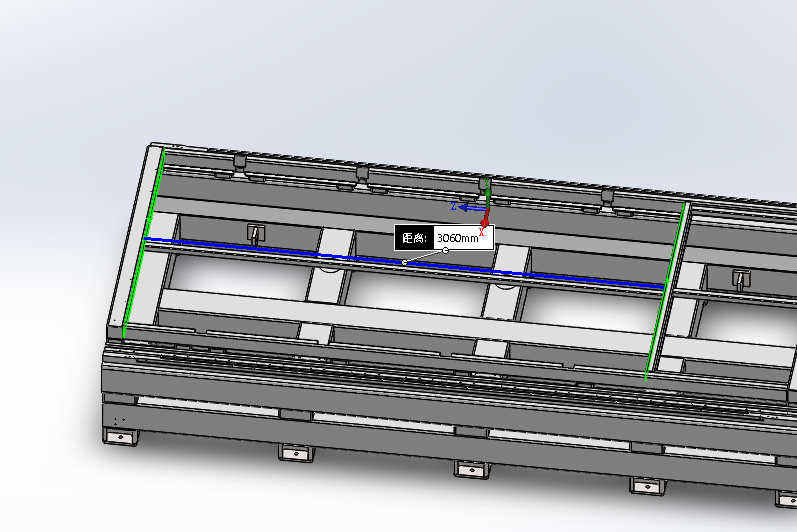

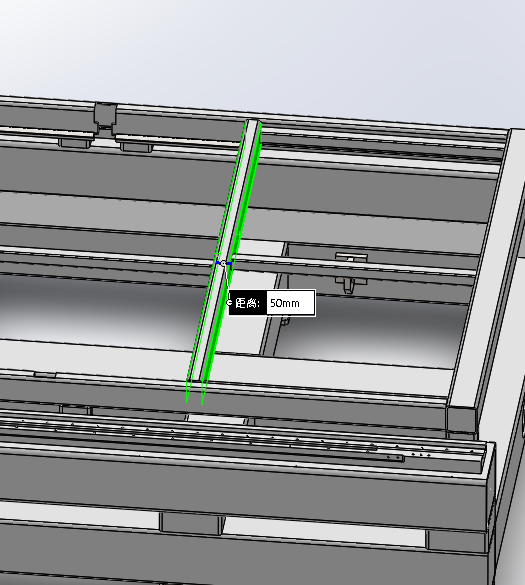

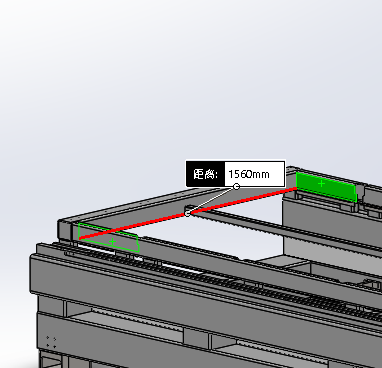

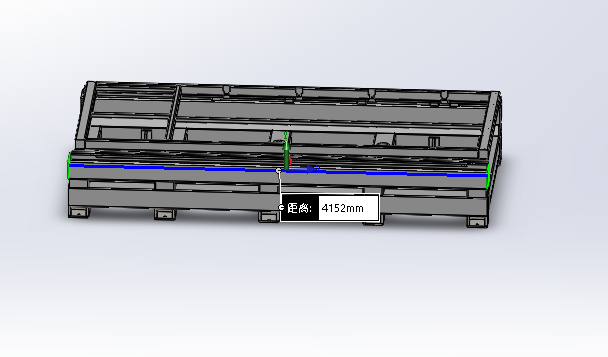

■ 機体構造の外観図
本体構造骨組みの構造図です。
■ スクリーンショット
日本語マニュアル
制御用ソフトウェア CypOne J
